A formált Q235B melegen hengerelt acéllemez hajlítási repedésének elemzése

A Q235B melegen hengerelt szalag egy általános szénszerkezeti acél. Megfelelő nyúlással, szilárdsággal, szívóssággal és alakíthatósággal rendelkezik. Az anyag kiválóan alkalmas sajtolásra és hegesztésre, ezért a gyárak széles körben használják épületek és hidak mechanikai alkatrészeinek és magas színvonalú hegesztett szerkezeti elemeinek gyártására.

Mintaformálási teszteket végeztünk, de tömegrepedést találtunk hajlítás közben. A kiváltó okok feltárása és az ügyfelek szabványainak megfelelő fejlesztési tervek elkészítése érdekében csapatunk repedt mintákon végzett vizsgálatokat. Ellenőriztük a kémiai összetételt, a repedt és ép területek mikrostruktúráit, a törésfelület alakját, a belső zárványokat és a szemcseméretet, hogy megbizonyosodjunk arról, mi vezetett a hajlító repedések kialakulásához.

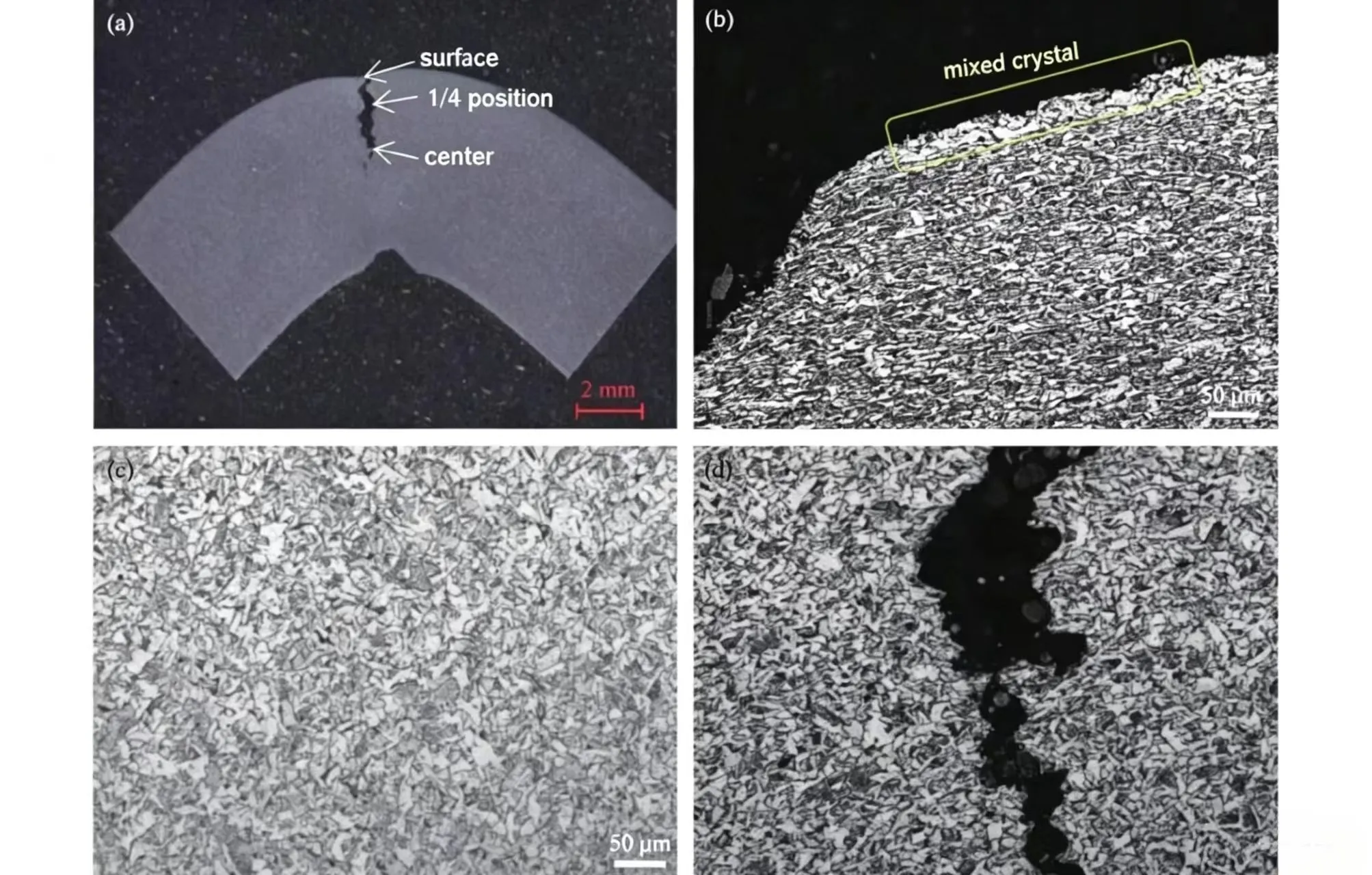

A Sanhe mérnökei azt találták, hogy a felületi széntelenítés és a kevert szemcseszerkezet nem okoz repedéseket, de sokkal gyorsabban terjed a meglévő repedések. A nyers szalag mikroszerkezete minden próbadarabon konzisztens marad: a bainittartalom a felületről a magra csökken, miközben a ferrittartalom emelkedik, és kis mennyiségű hegyes ferrit jelenik meg a csík felületén.

Megoldások

1. Bélyegzés és hajlítás előtt csiszolja le a sorját a szalag széleiről. Ez eltávolítja a durva vágás okozta apró éles mikrorepedéseket, és nagymértékben csökkenti a hajlítási repedéseket.

2. Beszéljen az ügyféllel a szigorú hajlítási követelményeiről. Javasolhatunk alternatív acélminőségeket alacsonyabb folyáshatárral, vagy a Q235B szalagot a megrendelésükhöz szabhatjuk a szakítóteljesítmény célértékeinek módosításával. A testreszabott lágyabb mechanikai tulajdonságok illeszkednek a sajtolási folyamatukhoz, és megakadályozzák a hajlítási repedések megjelenését.
